Circuito Sensor de Luz (práctica 4)

En clase de Tecnología comenzamos a elaborar un circuito con una LDR.

Para este circuito usaremos los siguientes materiales:

- 3 Leds

-  LDR

-  Placa Arduino Uno

- Placa de prueba

- 4 Resistencias

- 7 cables

Este circuito debía ir encendiendo Leds a medida que hubiera menos luz.

En primer lugar, programamos el circuito con el programa Bitbloq:

Primero, declaramos los componentes que íbamos a usar.

Después, empezamos a programar el código declarando que la variable Led es igual a 0.

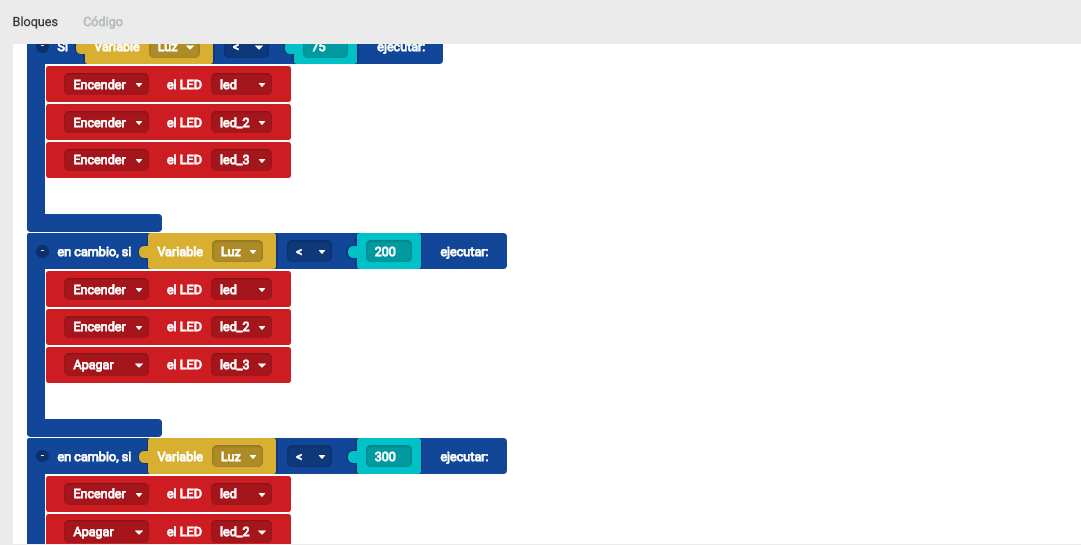

A continuación, pusimos que si la LDR detectaba un valor de luz menor a 75, se encenderían tres bombillas; si la LDR detectaba un valor de luz menor a 200, se encenderían dos bombillas; y si la LDR detectaba un valor de luz menor a 300, se encendería una bombilla. Por último, si se detecta un valor mayor a 300 no se encendería ninguna bombilla y el circuito esperaría medio segundo.

Despúes, hicimos el circuito con el programa Fritzing:

Conectamos una patilla de la LDR a la corriente de 5V, teniendo la otra patilla conectada a una resistencia y el puerto analógico 0, estando a su vez la otra patilla de la resistencia conectada a la toma de Tierra.

Por otra parte, conectamos una toma de Tierra y los tres leds seguidos, en línea. Cada led lo conectamos a una resistencia y de la resistencia ponemos un cable que va a un pin.

Por último, construimos el circuito en clase.

Este circuito funciona de la siguiente manera: cuanta menos luz hay, más leds se encienden y viceversa.

Puede tener varios usos como por ejemplo iluminar una calle transitada por vehículos o iluminar una finca/parcela, ahorrando así mucha energía.

Sensor de luz V(2.0)

El miércoles 18, volvimos a trabajar con circuitos.

Esta vez, vamos a seguir con el circuito del sensor de luz.

Hoy, vamos a usar un Relé como solución a nuestros problemas.

El Relé es un dispositivo electromagnético que, estimulado por una corriente eléctrica muy débil, abre o cierra un circuito en el cual se disipa una potencia mayor que en el circuito estimulador.

Empezamos haciendo el siguiente circuito:

Este circuito usa:

Pila de 9 voltios, interruptor, relé, LDR y bombilla

Como podemos observar, el circuito no funciona como queremos:

- La bombilla está siempre encendida.

Como posible solucion tenemos el conectarlo de esta otra manera:

Al conectarlo así, se soluciona el problema de que la bombilla esté siempre encendida, pero ahora tenemos que tomar una decisión: conectar el cable de la bombilla en la pata izquierda o en la derecha del relé.

-Si lo conectamos en la patilla derecha, el circuito tiene el mismo problema que en la primera versión.

-Si lo conectamos en la patilla izquierda, la bombilla siempre está encendida mientras el interruptor deje pasar corriente.

Para solucionar estos problemas, vamos a introducir un nuevo elemento, el transistor.

 Continuaremos probando hasta encontrar soluciones en la siguiente práctica.
