Circuito Sensor de Luz (práctica 4)

En clase de Tecnología comenzamos a elaborar un circuito con una LDR.

Para este circuito usaremos los siguientes materiales:


- 3 Leds
-  LDR
-  Placa Arduino Uno
- Placa de prueba
- 4 Resistencias
- 7 cables


Este circuito debía ir encendiendo Leds a medida que hubiera menos luz.

En primer lugar, programamos el circuito con el programa Bitbloq:

Primero, declaramos los componentes que íbamos a usar.


Después, empezamos a programar el código declarando que la variable Led es igual a 0.

A continuación, pusimos que si la LDR detectaba un valor de luz menor a 75, se encenderían tres bombillas; si la LDR detectaba un valor de luz menor a 200, se encenderían dos bombillas; y si la LDR detectaba un valor de luz menor a 300, se encendería una bombilla. Por último, si se detecta un valor mayor a 300 no se encendería ninguna bombilla y el circuito esperaría medio segundo.






Despúes, hicimos el circuito con el programa Fritzing:

Conectamos una patilla de la LDR a la corriente de 5V, teniendo la otra patilla conectada a una resistencia y el puerto analógico 0, estando a su vez la otra patilla de la resistencia conectada a la toma de Tierra.

Por otra parte, conectamos una toma de Tierra y los tres leds seguidos, en línea. Cada led lo conectamos a una resistencia y de la resistencia ponemos un cable que va a un pin.



Por último, construimos el circuito en clase.




Este circuito funciona de la siguiente manera: cuanta menos luz hay, más leds se encienden y viceversa.

Puede tener varios usos como por ejemplo iluminar una calle transitada por vehículos o iluminar una finca/parcela, ahorrando así mucha energía.

lunes, 27 de noviembre de 2017

Sensor de luz V(2.0)

El miércoles 18, volvimos a trabajar con circuitos.
Esta vez, vamos a seguir con el circuito del sensor de luz.
Hoy, vamos a usar un Relé como solución a nuestros problemas.

El Relé es un dispositivo electromagnético que, estimulado por una corriente eléctrica muy débil, abre o cierra un circuito en el cual se disipa una potencia mayor que en el circuito estimulador.



Empezamos haciendo el siguiente circuito:


Este circuito usa:


Pila de 9 voltios, interruptor, relé, LDR y bombilla

Como podemos observar, el circuito no funciona como queremos:

- La bombilla está siempre encendida.

Como posible solucion tenemos el conectarlo de esta otra manera:


Al conectarlo así, se soluciona el problema de que la bombilla esté siempre encendida, pero ahora tenemos que tomar una decisión: conectar el cable de la bombilla en la pata izquierda o en la derecha del relé.

-Si lo conectamos en la patilla derecha, el circuito tiene el mismo problema que en la primera versión.
-Si lo conectamos en la patilla izquierda, la bombilla siempre está encendida mientras el interruptor deje pasar corriente.

Para solucionar estos problemas, vamos a introducir un nuevo elemento, el transistor.

 Continuaremos probando hasta encontrar soluciones en la siguiente práctica.





miércoles, 18 de octubre de 2017

BLOG #1 Cambios al Blog

Cambios de Blog


Este es mi blog. He decidido personalizarlo a mi manera.

Lo primero que elegí fue el tema, el cual puse Picture Window.




Después, elegí el siguiente fondo:




A continuación, cambié el ancho a 1380 px y puse un gran centro ara la entrada dejando gadgets a los lados




En cuanto, a diseño, como ya he comentado, dejé un amplio centro con gadgets a los lados que ayudaban al lector ya bien como el traductor google para traducir el blog o para denunciar un uso inadecuado.



En avanzado, cambié las fuentes de las letras y sus colores dejando blancos y para los títulos una variada gama de azules.




En cuanto a gadgets, ya mencionados antes, he puesto varios.

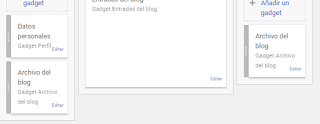

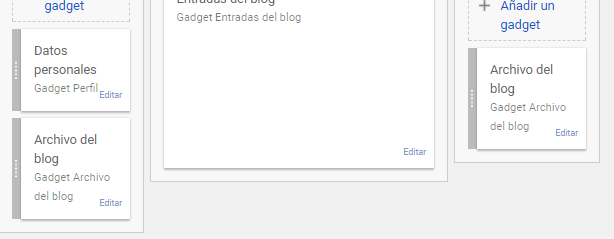

En la barra lateral izquierda, he puesto uno para denunciar el uso inadecuando de la apicación y los datos de mi cuenta.

Abajo del todo, puse un gadget para poder traducir mi blog a otros idiomas con el google traductor.

En la barra lateral derecha, he puesto un archivo de blog desplegable, para poder ver aneriores entradas con sus respectivas fechas.


Hasta aquí la personalización de mi blog.


martes, 17 de octubre de 2017

Sensor de luz V(1.0)

El miércoles 11, empezamos a trabajar con circuitos.
El objetivo de la clase era crear un circuito con el sensor LDR.

La LDR es un sensor, que depende de la luz que reciba, actúa como resistencia o no. Este sensor es más conocido como fotorresistor. Cuando recive luz puede llegar a dar 50 ohms y varios megaohmios cuando no recive luz.

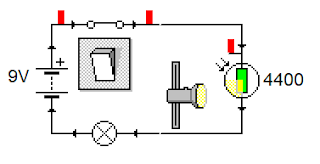

Empezamos haciendo el siguiente circuito:

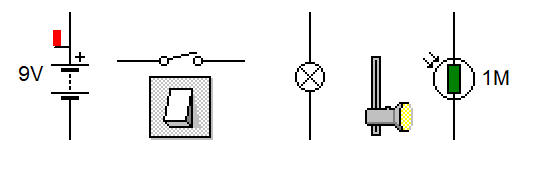

Este circuito usa:
